一、虹吸排水收集系统适用范围
适用于地下车库种植顶板绿化、屋顶绿化、足球场、高尔夫球场工程等。
二、虹吸排水收集系统特点
1 有组织的排出土壤层的多余渗透水，虹吸排水效率高，排水速度快，可取消找坡层。
2 与防水层组成的防、排结合的构造层次，有效的缓解车库顶板的渗漏问题。
3 保持种植车库顶板水位处于较低的水平，提高种植土壤底部的透气性，避免植物因涝死亡，保证植物的正产生长。
4 收集的雨水可以供物业浇灌、清洗使用，达到渗透水二次利用的目的，节约运营成本。
5 减轻建筑顶板荷载，减少土方开挖量。

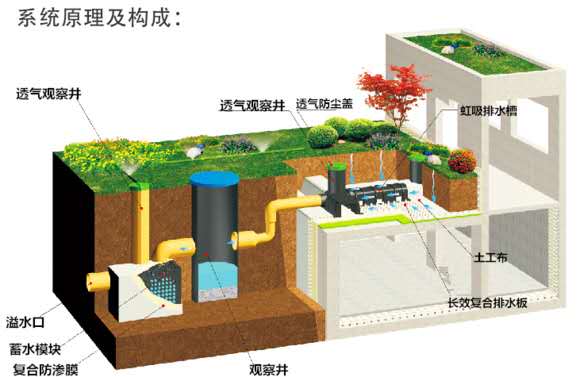

三、虹吸排水收集系统工作原理
1 雨水或浇灌水经土壤层渗透至车库顶板长效覆布排水板。
2 流入车库顶板专用排水槽。
3 通过车库周边布置的竖向虹吸排水管产生重力流兼虹吸效应，流入沉淀观察井。
4 雨水经沉淀后，上面清水流入蓄水池。
5 后期物业对蓄水池的清水进行二次利用或者排入雨水管网。

四、虹吸排水收集系统优势
1 排水效果好
长效覆布排水板由高密度聚乙烯通过吸塑、热熔、复合一次成型，具有良好的排水、透气通道，排水效果好。
2 可不设找坡层
地下车库顶板按区域划分，铺设专用排水槽可以将渗透水有组织的进行汇集、排放.
3 具有耐植物根系穿刺作用
高密度聚乙烯是一种不含植物亲和性物质的原料，它的密度非常高， 由该材料生产的长效覆布排水板可以构造一个良好的耐根穿刺层。
4 起防水层柔性保护辅助防水作用
长效覆布排水板具有良好的抗压、抗拉能力，特殊的凸点设计能起到良好的缓冲作用，为防水层提供全面的柔性保护、避免防水层遭受回填土的破坏。长效覆布排水板通过双面自粘卷材平接，渗透水在长效覆布排水板上流动，排水异型片可以将渗透水与防水层隔离，起到辅助防水的作用。
5 工期短、造价低。
6 实现雨水及浇灌水的循环利用。
五、虹吸排水收集系统设计要点
部位 用料及分层做法 结构图
地下车库种植顶板
1.  种植土，厚度按工程设计；
2.  过滤布（土工布）；
3. PP长效覆布排水板+DX-PP专用排水槽；
4.  防水层；
5.  找平层；
6.  防水钢筋混凝土顶板
